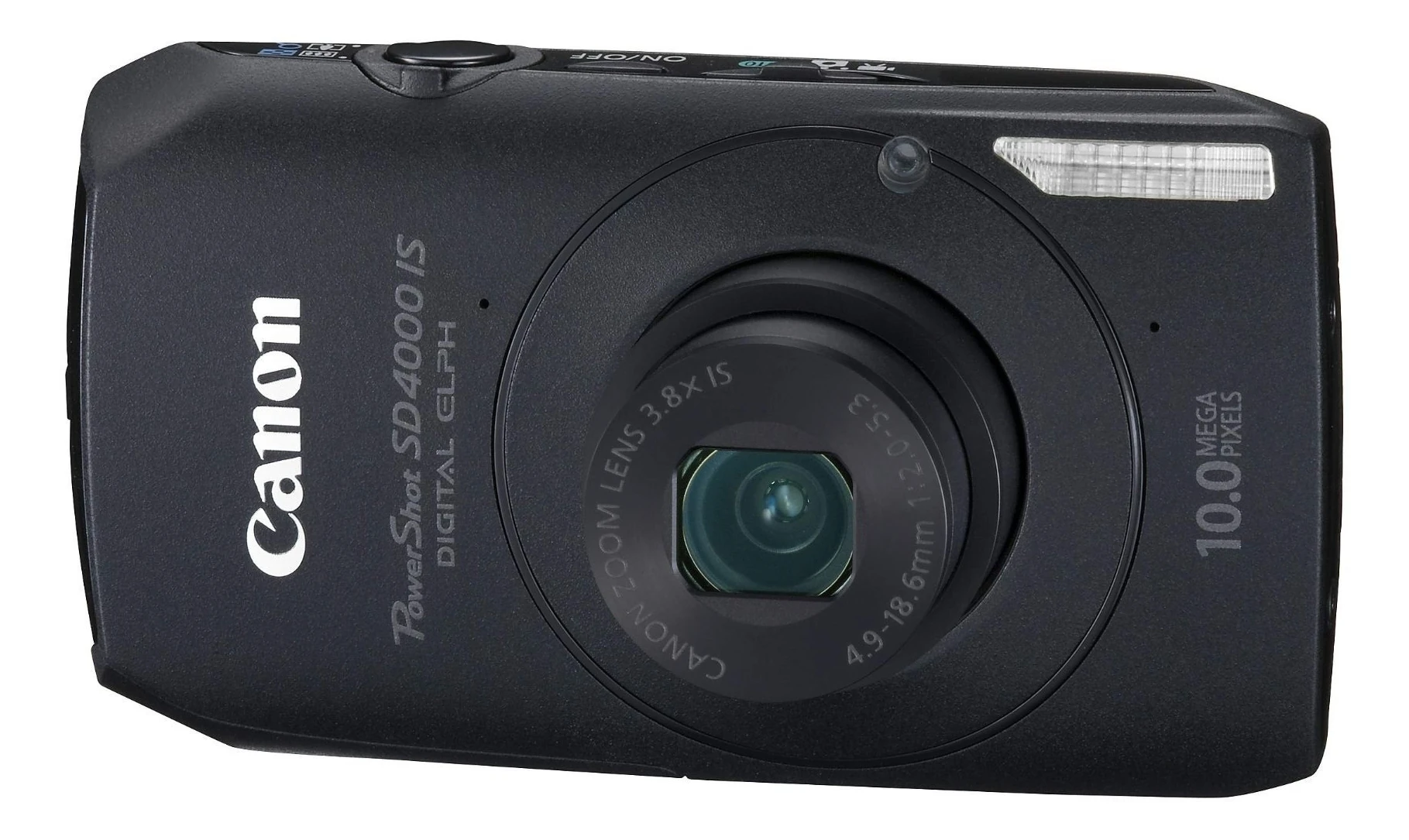

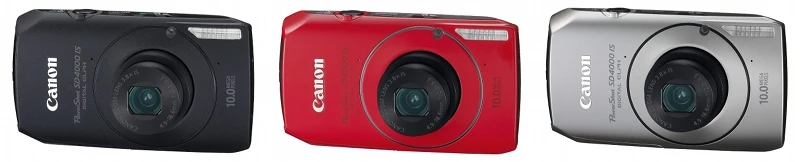

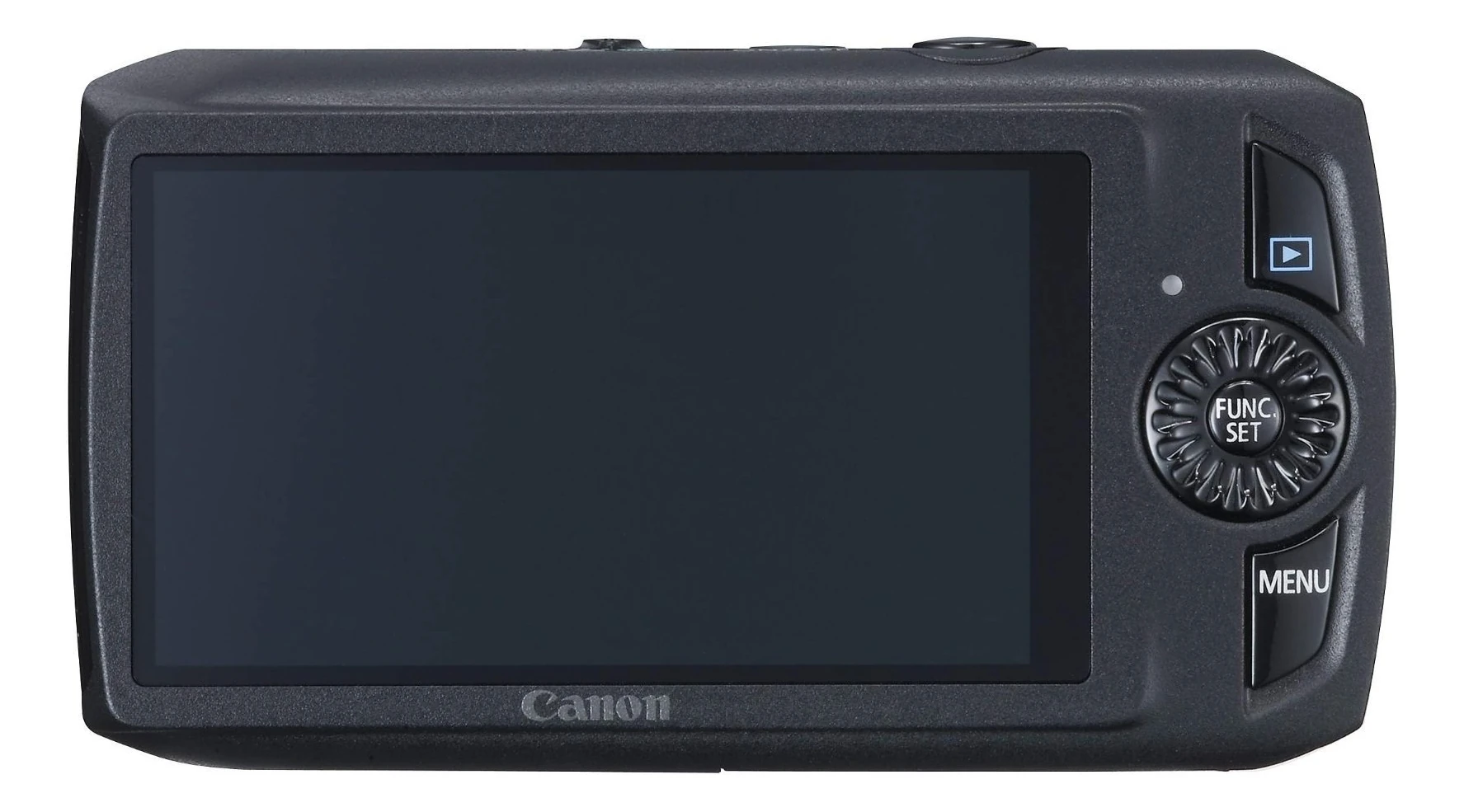

Powershot SD4000 IS (USA) / IXUS 300HS (Europe) / IXY 30S (Japan).
CHDK Beta is available for the Powershot SD4000 IS / IXUS 300HS / IXY 30S |
Reviews
Technical Data
→ Camera specifications: Canon (English), DPReview Press Release with Specifications
- DIGIC IV image processor
- DryOS operating system
- 10.0 megapixel back-illuminated CMOS, 1/2.3 inch (pixel density: 35 MP/cm²)
- Lens: 28-105mm (35mm equiv), 3.8x optical zoom, F2.0-5.3
- Face Detection / 9-point AiAF
- Image stabilization (lens shift type)
- Display: 3.0 inch LCD, 230,000 pixels
- ISO: 125-3200
- Built-in flash
- Video: 1280 x 720 @ 30 fps (720p HD), 640 x 480 @ 30 fps, 320 x 240 @ 30 fps, 320 x 240 @ 240 fps
- Video format: MOV (H.264 + Linear PCM (Stereo))
- HDMI mini connector
- Storage: SD, SDHC, SDXC, MMC, MMCplus, HC MMCplus
- Power: Canon Li-ion Battery NB-6L
- Weight (without battery): 157g
- Weight (with battery): 175g
- Dimensions: 100.0 x 54.1 x 23.6 mm (3.94 x 2.13 x 0.93 inch)
- Release Date: 2010
Firmware info
Note: ver.req or vers.req does not work on SD4000! Use CameraVersion to get your Firmware Version from EXIF Data.
CHDK Specialties
This section describes special CHDK-related things...
- To enter CHDK ALT mode press LEFT + UP on JogDial (Camera has no special button like Print for CHDK)
For Developers
General info
- P-ID: 12791 (0x31F7)
- Firmware Version: 1.00d
- OS: DRYOS version 2.3, release #0043
- Firmware can be dumped with Canon_Basic#CBasic_dumper
- NEED_ENCODED_DISKBOOT=4
- KEYSYS=d4a (Dancing Bits)
- SX210 Firmware is very simular to SD4000 (Buttons and Sensor are different)
LED addresses
0xC0220130 Green Led (backside) 0xc0220134 Red Led (backside) 0xC0223030 Red AF Led (front)
Firmware dumps
- Firmware Dump 1.00d by pixeldoc
CRC32: C938C618 MD5: 9033C9DB73192E9F7C2902F474138FA5 SHA-1: A4269BCBDFD873DDA6C29CE5EE9DB61EEC8CD63D SHA-256: E3882D9A2E5050E23C07B4494362330B1843C37D015B2909A596BC0148002D65
Download location for firmware dumps: |
Porting process & links
- SD 4000 IS / IXUS 300 HS / IXY 30S - Porting Thread and CHDK Beta Download
- PowerShot SX210 IS - Porting Thread
UART
UART Settings: 115200/8/1/N (115200 Baud)
Voltage Level: 3.3V
UART connection provide access to Event Shell and DryOS Shell.
News & Development History:
- (11-May-2010) Canon press release of new camera
- (18-Aug-2010) Firmware 1.00d has been dumped with Canon_Basic/Scripts/Dumper and porting hast started
- (12-Sep-2010) Beta v1 is available
- (20-Sep-2010) Beta v2 is available
- (20-Sep-2010) Beta v3 is available
- (02-Oct-2010) Beta v4 is available
- (06-Oct-2010) Beta v5 is available
- (30-Oct-2010) Beta v6 is available
- (18-Dec-2010) Beta v7 is available
- (29-Jan-2011) UART pinout discovered
- (31-Jan-2011) Beta v8 is available
- (01-Jan-2011) Beta v9 is available
- (15-Feb-2011) Beta v10 is available
- (31-May-2011) Beta v11 is available
- (01-Jun-2011) Source added to SVN at Revision #1196
Event Procedures
Available Event Procedure Register Functions in Event Shell:
- System.Create
- UI.Create
- UI.CreatePublic
- UI_RegistDebugEventProc
- DispDev.Create
- DispDev_EnableEventProc
- EngineDriver.Create
- Driver.Create
- Driver_EnableEventProc
- Mecha.Create
- ExMem
- SS.Create
- Capture.Create
- OpLog.Create
- EngApp.Create
- FA.Create
Register all Functions:
Event[1]>System.Create System.Create returned 0(0x0) Event[1]>UI.Create UI.Create returned 36376(0x8e18) Event[1]>UI.CreatePublic UI.CreatePublic returned 1045884(0xff57c) Event[1]>UI_RegistDebugEventProc UI_RegistDebugEventProc returned 36376(0x8e18) Event[1]>DispDev.Create DispDev.Create returned 0(0x0) Event[1]>DispDev_EnableEventProc DispDev_EnableEventProc returned 0(0x0) Event[1]>EngineDriver.Create EngineDriver.Create returned 0(0x0) Event[1]>Driver.Create Driver.Create returned 0(0x0) Event[1]>Driver_EnableEventProc Driver_EnableEventProc returned 0(0x0) Event[1]>Mecha.Create Mecha.Create returned 0(0x0) Event[1]>ExMem ExMem returned 0(0x0) Event[1]>SS.Create SS.Create returned 0(0x0) Event[1]>Capture.Create Capture.Create returned 0(0x0) Event[1]>OpLog.Create OpLog.Create returned 0(0x0) Event[1]>EngApp.Create EngApp.Create returned 0(0x0) Event[1]>FA.Create FA.Create returned 0(0x0)
Available Event Procedure in Event Shell after registering all functions.
Event[1]>? [LiveImageTool.StopEVF] [IsLensOutside] [GetBuildTime] [TerminateTestRec] [PT_MoveDigitalZoomAt] [LCDMsg_SetStr] [MoveIrisWithAvAndSpeed] [RotateElectronicMainDialLeft] [TouchRightButton] [LCDMsg_SetNum] [DispCon_TurnOffBackLight] [PT_MoveOpticalZoomToTele] [HoldLeftButton] [ModeDialToSCN] [ChangeImagerToWideDraft] [PointDefDetect] [ActivateAdjLog] [MoveIrisToPositionWithoutBacklash] [Wait] [PrintFaexeVersioin] [SetISHallGainAaxis] [UnpressReductionButton] [PressEditButton] [PressMultiButton] [CreateController] [DisableIrisPiCircuit] [GetFocusLensSubjectDistance] [SetGyroFilterChargeStart] [E2LatOn] [CreateCountingSemaphore] [UnpressRemoteDpButton] [PressSw2AndSet] [Read] [GetBpDBAdjustmentOffset] [PutsCameraLogEvent] [HoldDownButton] [ConnectUSBCable] [ChangeImagerToHoneyFlashHD] [MoveZoomLensToMechaEdge] [PressUpButton] [PressModeButton] [ExpCtrlTool.SetExpMode] [Fclose_Fut] [SleepTask] [DispDev_EnableEventProc] [GetFocusLensPullInMaxSpeed] [DisableFocusLens] [PT_MoveOpticalZoomAt] [GetSDDetect] [ResetIrisActuator] [ModeDialToAv] [memcpy] [IsFactoryMode] [MoveFocusLensWithPosition] [PT_NextShootAvailable] [SetIgnoreAVJACK] [CPrintf] [ExecuteTestRecCF] [MoveFocusLensWithPositionWithoutBacklash] [ExecuteDefectRecAndSaveImage] [PressRightAndSetAndMenu] [LCDMsg_Delete] [PressISButton] [UnmountExtFlash] [UIFS_ClosePopupStrobe] [ChangeImagerToOITA_XAVIER] [ChangeImagerToFocusJetHD] [EF.SetEFChargeTimeOut] [ExecuteTestRecDevelopProcess] [UnpressSelfButton] [ModeDialToParty] [ExpDialToZero] [PTM_SetCurrentItem] [LiveImageTool.ChangeDzoom] [StopCameraLog] [DispCon_ShowWhiteChart] [GetFocusLensSettingWaitVoltage] [UnpressTeleMagButton] [LCDMsg_SwDisp] [ChangeImagerToCombiParallel] [CreateTask] [UnpressSetButton] [PressRemoteMultiButton] [UiEvnt_StopDisguiseCradleStatus] [GetSelfControllerHandle] [SetISHallGainBaxis] [PressLButton] [ChangeImagerToHoneyFlash] [FADBGPrintf] [LcdCon_SaveLcdAdjParameter] [NR_SetDefectCorrectType] [UIFS_WriteFirmInfoToFile] [InitializeAdjustmentSystem] [GetMechaShutterStatus] [ClearISZData] [PressSw1AndAE] [SetDCMotorWaitTime] [DisableFocusLensWaveLock] [UnpressPrintShareButton] [PressSw1AndAF] [ModeDialToNightScene] [RemoveTransparentMemory] [SetFocusLensMaxSpeedLimit] [GetFocusLensResetPosition] [ShutdownRecModeMenu] [StartLogOut] [PT_CompletePreCapt] [UnholdMenuButton] [CloseLensCover] [UIFS_MoveZoomTo] [ChangeImagerToHoneyFlashDark] [OpenConsole] [GetdccdImage] [DispCon_ShowHdChart] [IsCCDTemperature] [UnpressRemoteRightButton] [PTM_IsEnableItem] [ExecuteDefectRec] [DisableZoomLensEncoderPowerControl] [GetFocusLensLoadSubjectDistance] [PressRemoteSetButton] [PressSw1AndDown] [EngineDriver.Create] [PressMenuButton] [UnpressMacroButton] [UnholdDispButton] [UnpressAvExpButton] [PressDispAndRightButton] [PressSetAndTeleAndMenu] [CloseBatMediaCover] [UIFS_GetCurrentTvString] [ChangeImagerToWholeParallelBPOne] [LiveImageTool.StartEVFMovXGA] [GetMacroSupportZoomPoint] [sprintf] [IsBatteryTemperature] [SetISTuningFlag] [NR_GetDarkSubType] [IsoDialToMinSpd] [StartSoundPlay] [DispCon_SetVideoAdjParameter] [GetISHallGainAaxis] [UnpressUpExpButton] [UnpressMFSoundButton] [PressSw1AndTouch] [GetZoomLensCurrentPosition] [GetISParamVersion] [PT_MovieRecordStopped] [PressDispButton] [UIFS_GetAvItemCount] [LiveImageTool.Pause] [OpLog.Start] [UnpressAFFrameButton] [EF.SetChargeMode] [ModeDialToC] [RotateIsoDialLeft] [UIFS_GetMovieRecoadableNumber] [PTM_RestoreUIProperty] [PTM_AllResetToFactorySetting] [UnholdFlashButton] [LoadDefectAdjTable] [PressSetAndWide] [LiveImageTool.StartEVFMovQVGA60] [RomCheckSum] [atol] [MemoryChecker] [GetLogData] [UnpressISOButton] [SensDefCrowdCheck] [ExecuteTestRec] [ExpDialToM0TwoThird] [DisableIris] [PT_MFOn] [ISInitMotion] [IsoDialTo400] [UIFS_IsAutoPopupDownStrobe] [ShutdownPlayModeMenu] [PrintAdjTableMap] [ISMDStart] [i2c_read_event] [MoveTouchPanel] [DispCon_TurnOnDisplay] [EnableFocusLens] [MoveIrisToPositionWithBacklash] [PT_mod] [NR_SetTassenType] [HdmiSimulateModeStart] [TransitFeatherUp] [ModeDialToM] [FlickUpTouchPanel] [StartFactoryModeController] [UIFS_EndClockMode] [SelectPositionSignal] [MechaUnRegisterEventProcedure] [EF.StartInternalMainFlash] [exec] [InitializeAdjustmentFunction] [Mecha.Create] [GetOpticalTemperature] [GetCCDTemperature] [UnpressSetAFFrameButton] [ModeDialToP] [OpenForScrip] [DispCon_GetLcdGainAdjParameter] [LcdCon_SetLcdBackLightBrightness] [LcdCon_GetLcdBackLightParameter] [LcdCon_SetLcdAdjParameter] [GetISHallGainBaxis] [EF.AdjPreFlash] [EngDrvReadDump] [GetFocusLensMoveMaxPosition] [PTM_PrevItem] [SetDefectRecParam] [PressFeatherLeftButton] [UnpressRemoteUpButton] [PressMacroJumpButton] [ShowCameraLog] [MoveDCMotorCCW] [PressFeatherRightButton] [ModeDialToRec] [Fopen_Fut] [PT_MoveDigitalZoomToTele] [PressSw1AndAELock] [CloseLensCoverHalf] [Initializedccd] [EraseAdjustmentArea] [ChangeFocusDistanceToPosition] [GetMechaShutterMoveTime] [RemoveBattery] [ShutdownPlayModeMenuWithoutPbRedraw] [EnableIrisPiCircuit] [UnpressSwTwo] [LiveImageTool.StartEVF] [ResetFocusLens] [GetTestRecCrawAddress] [WRITEADJUSTMENTDATATOFROM] [PressFeatherDownButton] [RemoveMedia] [PTM_GetWorkingCaptureMode] [GetCurrentCaptureModeType] [UnlockMainPower] [LCDMsg_ChangeColor] [Fseek_Fut] [LcdCon_SetLcdDriver] [GetGyroHPFINYaw] [PT_CompleteStopZoom] [PrintFirmVersion] [SetZoomPosition] [PressSetAndDisp] [ChangeImagerToWholeParallelBP] [Fread_Fut] [ExecuteTestRecSD] [ResetRegistNoticeCBR] [UIFS_ConnectVideo] [QuietImager] [LiveImageTool.StartEVFFocusJet] [Write] [MoveFocusLensWithDistance] [ChangeImagerToWideDraftHD] [ExportToEventProcedure] [PT_CompleteSynchroWrite] [PressSetButton] [DisconnectUSBCable] [StationaryTouchPanel] [UiEvnt_SetLogicalEventActive] [VerifyByte] [ModeDialToFunColor] [DetachCradle] [LiveImageTool.Dister] [CheckSumAll] [EngDrvIn] [ClearISIComponent] [SetDUIDFixFlag] [PT_CompleteCharge] [GetLatestHVPosition] [PressWBButton] [TouchUpButton] [ConnectVideoCable] [PressSelfButton] [UnpressPowerButton] [DispCon_SaveLcdGainAdjParameter] [ChangeParallelMode] [GetFirmwareVersion] [ISPanModeStart] [DisableISDriveError] [HoldMenuButton] [GetDateAndTime] [SetISHallOffsetAaxis] [GetGyroHPFINPitch] [RotateIsoDialRight] [ChangeDefectRecParam] [Scene.TestSunset] [MoveCZToPointByOVF] [GetDialEventId] [HoldDispButton] [PressRemoteDpButton] [ExpDialToM1TwoThird] [PTM_SetProprietyEnable] [GUISrv_StartGUISystem] [ExMem.FreeCacheable] [UnpressAspectButton] [UnpressRemoteSetButton] [RepeatLeftButton] [SetScriptMode] [ChangeImagerToUltraGhostQ] [DisableZoomPiCircuit] [MakeBootDisk] [SS.Create] [UnpressJumpButton] [UIFS_GetTvItemCount] [LiveImageTool.StartEVFMovVGA] [AllocateMemory] [LcdCon_GetLcdAdjParameter] [ShowFocusLensCurrentSpeedTable] [GetAdVBattBottom] [OffPrintPhySw] [PointKizuCheck] [LiveImageTool.DzoomWide] [GetdccdFilterValue] [DispCon_TurnOnBackLight] [GetZoomPiSensorLevel] [GetZoomActuatorCurrentPosition] [ModeDialToNightSnap] [DispCon_ShowFiveStep] [MoveCZToWide] [UIFS_GetNumberOfDisplayedImage] [LiveImageTool.StartEVFMovHD] [GetGyroHPFINOffsetPitch] [SetISControlType] [UnpressSoundButton] [RepeatDownButton] [ResetZoomLens] [SetFocusLensDriveVoltage] [PT_RecreviewAvailable] [UnholdDriveButton] [PressISOButton] [CreateDefectTableMirror] [ShowMechaMacro] [SetRawSWCheckMode] [ModeDialToLandscape] [strcmp] [StopWDT] [SetNdDacSetting] [PressRemoteLeftButton] [PressSw2AndTele] [ExecuteEventProcedure] [DispCon_SetLcdGainAdjParameter] [HoldFlashButton] [UnpressFuncButton] [UnpressDpButton] [GetFocusLensLoadCamTable] [CzDebugPrint] [ExecuteResetFactoryWithRomWrite] [GetTimeOfSystem] [Driver_EnableEventProc] [LockHdmiState] [PressMFButton] [PressDispAndSetAndPs] [IsoDialTo200] [EraseSignature] [DispCon_ShowBlackChart] [EnableFocusLensWaveLock] [StartISLocalHallAdjust] [SetISHallOffsetBaxis] [PressSw1AndShortcut] [IsoDialToAuto] [OpLog.Get] [InitializeDigicon] [MoveIrisToFullOpen] [SetAutoShutdownTime] [StartRecModeMenu] [PressRemoteDownButton] [CancelImager] [ChangeImagerToMangoPuddingHD] [IsNormalCameraMode] [ShowPhySwStatus] [UnpressShortcutButton] [PressFlashMultiButton] [UnpressPBButton] [GetDefectCrawInfo] [DispCon_ShowBitmapColorBar] [MechaReset] [PressFlashButton] [DisableIrisActuator] [UntouchRightButton] [UIFS_IsAvailableMovieRecDigZoom] [RotateExpDialLeft] [GetFocusLensPositionRatio] [StartISLocalAdjust] [UnholdRightButton] [UnpressMacroJumpButton] [WriteEnableMedia] [WriteToRom] [LoadAdjustmentValue] [SetMechaShutterOpenDacSetting] [PressSetAndMenu] [EF.StartInternalPreFlash] [ClearPMByGpio] [ISPanModeStop] [ExpDialToM0OneThird] [PTM_SetCurrentCaptureMode] [LCDMsg_Move] [PT_GetDigitalZoomPosition] [UnpressMultiButton] [PressAspectButton] [PT_GetDigitalZoomTele] [PrintAdjKabotanInfo] [GetGyro10BitDACPitch] [SetLPFParallelBest] [PT_CompleteFileWrite] [BeepDriveComp] [ExitTask] [EngDrvOut] [PostLogicalEventForNotPowerType] [CreateAdjustmentTableMirror] [GetAdjTableValueVersion] [ChangeImagerToHoneyHDFlashDark] [EraseSectorOfRom] [InitializeSoundRec] [UI_RegistDebugEventProc] [MoveLensToFirstPoint] [UnpressAEFELockButton] [PressMFAndUp] [DisconnectVideoCable] [PressMoviePlayButton] [PressSetAndPs] [SetISGyroGainAaxis] [HdmiRegDump] [ChangePowerState] [UnpressRecButton] [InsertBattery] [DisconnectHDMI] [PTM_AllReset] [strlen] [CloseMechaShutterWithTiming] [PT_CompleteCaptModeChange] [UnpressFaceButton] [RotateRingFuncRight] [UIFS_StopMovieRecord] [UIFS_GetStillShotableNumber] [SaveDefectAdjTable] [GetSystemTime] [Poke16] [UnpressOffButton] [UnpressTouchPanel] [UIFS_IsAvailableAvTvMode] [SetFactoryMode] [TurnOffNdFilter] [PTM_GetCurrentItem] [PTM_NextItem] [Dump] [DispCon_ShowWhiteLine] [MoveZoomActuator] [MoveFocusLensToTerminate] [PT_MoveOpticalZoomToWide] [IsoDialToHighAuto] [ChangeImagerToMillefeAdjust] [EnableFocusLensGainLockWithVoltage] [EnableISDriveError] [PT_CompleteStoreLens] [PressMovieButton] [SingleTap] [DisplayFactoryMode] [SetISHallAmpFirstGain] [ChangeImagerToJumboDraft] [StartCameraLog] [DispCon_SetDisplayType] [GetBatteryTemperature] [UIFS_UnmountExtFlash] [ShowLogicalEventName] [SetTestRecSkimmingYUV] [Terminatedccd] [SetZoomActuatorSpeedPPS] [PressRemoteUpButton] [FlickDownTouchPanel] [UIFS_CaptureNoneStop] [ChangeImagerToMontblancMillefe] [Scene.ForbidContiSceneDetect] [TerminateSoundRec] [DispCon_SetMaxBackLightBrightness] [GetFocusLensResetVoltage] [InsertMedia] [LiveImageTool.StopMjpegMaking] [PressSetAndRight] [UnpressSwOne] [ModeDialToTv] [Peek16] [EraseLogSector] [HoldSetButton] [StopLoopGainCalc] [PressSetAndJump] [LcdCon_ShowLcdParameter] [SetFocusLensHoldVoltage] [UIFS_GetLastPath] [LCDMsg_Create] [LoadAdjustmentTable] [LcdCon_ShowLcdAdjParameter] [ClearDUIDFixFlag] [CloseMechaShutter] [SetISGyroGainBaxis] [PressFeatherUpButton] [OpLog.Stop] [EnableZoomPiCircuit] [AddTransparentMemory] [GetTransparentMemorySize] [PressJumpButton] [CreateFADBGSingalID] [GetISHallOut1Amp] [ExMem.View] [UnpressRemotePcPlayButton] [UIFS_RestartPostingUIEvent] [UIFS_OpenPopupStrobe] [GetFocusLensSubjectDistanceNumber] [GetFocusLensMoveMinPosition] [PressEnjoyButton] [EF.IsChargeFull] [Open] [EnableZoomEncoderCircuit] [GetLPFParallelBest] [UnpressUpButton] [ExpDialToP0TwoThird] [EngDrvRead] [UnpressExpButton] [HoldDriveButton] [ExpDialToM1OneThird] [UIFS_IsAvailableServoAF] [UiEvnt_StartDisguiseCradleStatus] [MakeScriptDisk] [GetFocusPiSensorLevel] [IsoDialToMaxSpd] [GetISGyroGainAaxis] [UnholdISButton] [UIFS_SetDialMovieRec] [PressFuncButton] [IsoDialTo1600] [ClearPMByFs] [EnableISAutoGyroOffset] [UnholdMacroButton] [UnpressISButton] [UnholdAvExpButton] [GetZoomLensMechaEdgePosition] [EnableIrisActuator] [ISMDStop] [UnpressRemoteMultiButton] [UnpressRemoteMagnifyButton] [DisconnectACCable] [DispCon_ShowColorBar] [UIFS_ChangeShootState] [HardwareDefectWithRestart] [CrossDefDetect] [Close] [MoveZoomLensWithPosition] [MoveCZToPoint] [PressDriveButton] [OpenMediaCover] [SetFocusLensDefaultPullOutTable] [HdmiHpd5VOutput] [UnpressSpotButton] [UnpressTeleButton] [PressRemoteMagnifyButton] [DevelopTool.DevelopTest] [GetBuildDate] [SetDurianMode] [LEDDrive] [GetFocusLensDriveVoltage] [UIFS_IsAvailableShots] [Poke32] [DisableDebugLogMode] [UnpressRemoteReleaseButton] [PressMenuAndSetAndPs] [UnpressDownWBButton] [ClearDurianMode] [EngApp.Delete] [System.Delete] [FA.Delete] [SetFocusLensSpeed] [SetFocusLensSpeedTable] [OpenMechaShutter] [PT_SetPropertyCaseInt] [HoldRightButton] [UnpressWideButton] [CancelTouchPanel] [LcdCon_GetLcdParameter] [MoveFocusActuator] [NR_GetDefectCorrectType] [PressRemoteReleaseButton] [UIFS_SetCaptureModeToP] [Lseek] [ExecuteTestRecSw1] [GetIrisCurrentPosition] [PT_DoAELock] [i2c_write_event] [PostEventShootSeqToUI] [InactivateAdjLog] [SetFocusLensAccelerationTable] [ExMem.AllocUncacheable] [ModeDialToSlowShutter] [ConnectHDMI] [sscanf] [UI.CreatePublic] [ISControlStart] [ExMem.AllocCacheable] [PressRecButton] [strcpy] [ShowCameraLogInfo] [MoveZoomLensWithPoint] [UnpressMoviePlayButton] [PostLogicalEventToUI] [UndisplayFactoryMode] [MoveDCMotorCW] [ISMoveToMechaEdgeOPEN] [GetISGyroGainBaxis] [ChangeImagerToMangoPudding] [GetTransparentMemory] [GetZoomLensCurrentPoint] [GetLensErrorStatus] [StartLoopGainCalc] [PressRemoteMenuButton] [PressOffButton] [Peek32] [RegistFirmScanNoticeCBR] [OutputLogToFile] [EnableFocusPiCircuit] [MoveIrisWithAv] [SetMechaShutterWaitTimeSetting] [SetMechaShutterCloseDacSetting] [SetISHPFCutoff] [OnPrintPhySw] [PressRightButton] [UnholdFaceButton] [drysh] [DisableFocusLensGainLock] [MountExtFlash] [LiveImageTool.Resume] [PressEraseButton] [PressRemoteDispButton] [UIFS_DisconnectVideo] [DispCon_GetVideoAdjParameter] [UnholdAFFrameButton] [PressFaceButton] [PressSw2AndErase] [ModeDialToPlay] [PressShortcutButton] [OpenLensCover] [ChangeImagerToHarleyDavidson] [Capture.Create] [UnpressRingFuncButton] [PressTouchPanel] [UIFS_SetDialStillRec] [GetFocusLensCurrentPosition] [InitializeTestRec] [DispDev.Create] [UntouchLeftButton] [ChangeGradeTable] [UnpressLButton] [ExpDialToP1TwoThird] [EF.SetFlashTime] [PT_MoveDigitalZoomToWide] [RefreshAdjustmentTableMirror] [ISAutoCenter] [GetISFirmVersion] [PT_EraseAllFile] [PT_DoAFLock] [TransitFeatherDown] [DumpTransparentMemoryItem] [TransitFeatherLeft] [PressSw2AndPs] [DeleteProxyOfEventProcedure] [SaveAdjustmentValue] [GetISHallAmpFirstGain] [SetDefaultRecParameter] [ClearFactoryMode] [PressRemoteRightButton] [UIFS_GetTvItem] [HardwareDefect] [FreeMemory] [ShowDefaultAdjTableVersion] [SetGyroHPFINOffsetYaw] [SetISMovieStatus] [UnpressFeatherLeftButton] [UnpressFeatherUpButton] [UntouchDownButton] [PressDownWBButton] [GetLogDataOnlyAddMemory] [SetZoomLensSpeedMode] [UnpressLeftButton] [PressAEFELockButton] [UnpressPonButton] [HoldPrintShareButton] [GiveSemaphore] [ExpDialToM1] [UnpressRemoteLeftButton] [ExpDialToM2] [LiveImageTool.StartEVFMovQVGA] [DisableLensError] [PT_ShootPicture] [FlickRightTouchPanel] [UIFS_MountExtFlash] [ExecuteTestRecWithInteg] [SetFocusLensSlowdownTable] [DisableISAutoGyroOffset] [PT_GetPropertyCaseInt] [UnpressPcPlayButton] [DisableZoomEncoderCircuit] [GetSDProtect] [PressExpButton] [UIFS_GetAvItem] [UnpressFeatherDownButton] [UIFS_StartMovieRecord] [ChangeImagerToSuperWideDraft] [GetStringWithPrompt] [SetISStillStatus] [UnpressDownButton] [ShowAllTaskInfo] [LcdCon_SaveLcdBackLightParameter] [ResetZoomLensToTermiante] [UnpressRemoteDownButton] [DisableMechaCircuit] [UnpressFlashMultiButton] [PressSwTwo] [UIFS_StartClockMode] [StartWDT] [SetGyro10BitDACYaw] [TerminateDefectRec] [HoldAFFrameButton] [EF.SetMainFlashTime] [GetISDriveAaxis] [GetGyroDataYaw] [BeepDrive] [GetBatteryCoverClose] [ModeDialToStitchAssist] [ModeDialToEasy] [DispCon_SaveVideoAdjParameter] [EscapeFocusLens] [SetFocusLensSettingWaitVoltage] [ISControlStop] [RotateJogDialRight] [MoveIrisToFullClose] [PressSetAndTele] [ModeDialToMovie] [LiveImageTool.StartEVFMovQQVGA] [TerminateDigicon] [GetDccdAdjustmentOffset] [SendMechaCircuitData] [UnpressWBButton] [HoldMacroButton] [HoldAvExpButton] [UntouchUpButton] [ModeLeverMovieRec] [EnableDebugLogMode] [UnpressFlashButton] [GetCurrentMaximumLogSize] [DispCon_ShowVideoAdjParameter] [GetGyroDataPitch] [UnholdSoundButton] [ExpDialToP0OneThird] [ModeDialToCreative] [UIFS_SetCradleSetting] [OpLog.ReadFromROM] [GetLogToFile] [RotateExpDialRight] [CloseBatteryCover] [ConnectDTerminal] [LoadDataFromAdjTableBin] [NewTaskShell] [SetGyroFilterChargeStop] [PT_UnlockAE] [PressSpotButton] [PressTeleButton] [UnpressMagButton] [InitializeDefectRec] [LcdCon_SetLcdParameter] [PT_UnlockAF] [DisconnectDTerminal] [OpLog.WriteToSD] [SaveAdjustmentTable] [FAPrintf] [HdmiSimulateModeStop] [ChangeMainDial] [ChangeImagerToMontblancWhole] [AdditionAgentRAM] [RefreshDefectTableMirror] [UI.Create] [TurnOnNdFilter] [PressRightAndSetAndPs] [OpenBatMediaCover] [CPutChar] [DispCon_TurnOffDisplay] [SetFocusLensCondition] [MoveCzPeakPositon] [PressMacroButton] [PressPrintShareButton] [PressAvExpButton] [PressSw2AndWide] [HoldSetAFFrameButton] [ModeDialToFastShutter] [GetCh] [SetISLPFAaxis] [NR_SetLotasPonyType] [RotateElectronicMainDialRight] [PressWideButton] [UIFS_SetDialPlay] [ResetZoomLensToFirst] [NR_SetDarkSubType] [IsHvSensorExist] [PressUpExpButton] [PressDispAndLeft] [UIFS_IsAvailableMovieRecOptZoom] [LockMainPower] [TerminateAdjustmentSystem] [GetISHallOffsetAaxis] [HoldFaceButton] [ModeDialToSport] [GetZoomLensTelePoint] [PressSetAndUp] [ModeLeverPlay] [LiveImageTool.StartEVFMF] [GetAdjTableVersion] [AttachCradle] [PressPcPlayButton] [SetCurrentCaptureModeType] [ChangeImagerToWholeParallel] [ChangeImagerToFastBP] [DispCon_ShowCustomColorBar] [StartImStEventProc] [ISChangeOPENtoCLOSE] [GetISDriveBaxis] [VbattGet] [ModeDialToAuto] [IsControlEventActive] [memset] [GetZoomActuatorSpeedPPS] [UI_ShowStateOfRecMode] [GetIrisPiSensorLevel] [GetLoopGainCalcData] [GetISCenterShiftA] [GetISCenterShiftB] [UIFS_ShootSeqToUI] [UIFS_PostModeDial] [memcmp] [UnpressTouchRelease] [FreeBufferForSoundRec] [DumpAdjMirror] [LcdCon_SaveLcdParameter] [GetFocusLensHoldVoltage] [EnableLensError] [WRITEADJTABLETOFROM] [UnpressMovieButton] [IsoDialTo800] [ActivateImagerXOne] [CalculateTestRecYUVData] [MoveZoomLensToTerminatePosition] [GetMechaDSPVersion] [UnpressMFButton] [GetGyro10BitDACYaw] [PressRemotePcPlayButton] [MoveIrisToTerminatePosition] [ExMem.FreeUncacheable] [ModeLeverStillRec] [ModeDialToCamera] [OpLog.Play] [AttachToTransparentMemory] [StopRedirectUART] [TouchLeftButton] [UnpressAEFELockEraseButton] [OpenBatteryCover] [EF.StopEFCharge] [MonSelEvent] [MoveLensToTerminatePoint] [SetISLPFBaxis] [PressPonButton] [UnpressEditButton] [RotateRingFuncLeft] [UIFS_IsAvailableRecMenuAFMode] [GetISHallOffsetBaxis] [PressAEFELockEraseButton] [DeleteController] [IsZoomActuatorResetSensorPlusSide] [SetISCenterShiftA] [UnholdPrintShareButton] [PressMenuAndSetAndEdit] [OpLog.ReadFromSD] [SetPMByGpio] [SetISCenterShiftB] [UnholdLeftButton] [PressMFAndDown] [ConnectACCable] [PTM_BackupUIProperty] [LoadScript] [PressReductionButton] [RotateJogDialLeft] [PressSw2AndDisp] [OpenLensCoverHalf] [ShowTransparentMemory] [IsLogOutType] [StartISLocalAutoCenter] [TouchDownButton] [PressSetAFFrameButton] [UnpressModeButton] [PressLeftButton] [PressPsAndLeft] [UIFS_StopPostingUIEvent] [ChangeImagerToAlternateDraft] [IsOpticalTemperature] [GetGyroHPFINOffsetYaw] [ExpDialToP1OneThird] [memShow] [OpLog.Create] [UnpressEnjoyButton] [PressPsAndRight] [ChangeImagerToFocusJet] [EnableMechaCircuit] [ShowSDStatus] [UnholdDownButton] [MoveControllerToTopOfZOrder] [SetSDPwrPort] [PressDpButton] [PressRingFuncButton] [LiveImageTool.Jump] [Driver.Create] [LiveImageTool.DzoomTele] [CreateProxyOfEventProcedure] [ExecuteDigicon] [SetLoopGainAdjValue] [PressDownButton] [IsDUIDFixFlag] [SetFaexeEventTableActivation] [SetISDriveAaxis] [WriteProtectMedia] [MoveCZToTele] [GetISPositionAaxis] [PT_ChangeZoomSpeed] [UnpressFeatherRightButton] [ExpDialToP1] [Printf] [GetIrisAv] [ExpDialToP2] [DoubleTap] [GetAdChValue] [PressPBButton] [CloseMediaCover] [PressTouchRelease] [EnableZoomLensEncoderPowerControl] [CzDebugPrintToFile] [PressPowerButton] [LoadParamDataFromAdjTableBin] [DispCon_ShowLcdGainAdjParameter] [StartCzTuning] [UnpressDriveButton] [PressMagButton] [GetTransparentMemoryPosition] [SetGyro10BitDACPitch] [PressSw1AndRight] [RepeatRightButton] [CloseConsole] [Dump32] [GetFocusStartZoomPosition] [UnpressWideReductionButton] [StartPlayModeMenu] [PressMenuAndSetAndUp] [TakeSemaphore] [Executedccd] [GetAdjTableMapVersion] [HoldSoundButton] [StartSoundRecord] [ReceiveMechaCircuitDataAll] [MoveIrisToStandbyPosition] [UnpressMenuButton] [PressWideReductionButton] [Fwrite_Fut] [Poke8] [EngDrvBits] [UnholdSetButton] [TransitFeatherRight] [PressSw2AndFunc] [PressTeleMagButton] [ModeDialToC1] [ModeDialToLowLight] [GetGyroFilterCharge] [UnpressRemoteMenuButton] [ModeDialToC2] [IsoDialTo100] [LiveImageTool.StartMjpegMaking] [DeviceUniqueIDCheckSum] [MoveIrisWithAvAndSpeedWithoutBacklash] [NR_SetDoubleNRType] [UnpressDispButton] [ActivateImager] [GetFocusLensResetDefaultPosition] [PressSwOne] [SDump] [StartRedirectUART] [UnpressRemoteDispButton] [UIFS_Capture] [ChangeImagerToDigiconMode] [RotateConsoleZOder] [SetISDriveBaxis] [ModeDialToPortrait] [OpLog.WriteToROM] [DeleteSemaphore] [EnableIris] [GetISPositionBaxis] [PressSoundButton] [FmtMenu_ExecuteQuickFormat] [LiveImageTool.StopDzoom] [LcdCon_SetLcdBackLightParameter] [GetLoopGainAdjValue] [ChangeCrossThresholdTable] [LcdCon_ShowLcdBackLightParameter] [DisableFocusPiCircuit] [CancelFocusLensMaxSpeedLimit] [GetSwitchStatus] [UnpressRightButton] [ModeDialToKidsAndPets] [MechaTerminate] [LiveImageTool.GetDzoomPosition] [ResetIris] [MoveIrisWithAvWithoutBacklash] [EdidDump] [UnpressEraseButton] [ChangeImagerToJetDraft] [EngApp.Create] [System.Create] [FA.Create] [DispCon_ShowColorChart] [HoldISButton] [RepeatUpButton] [StopLogOut] [FADBGSingal] [PressMFSoundButton] [AFTool.GetEVal] [Peek8] [PressSetAndDown] [PressSw1AndMF] [EF.StartEFCharge] [UnLoadScript] [TurnOffE1] [SetGyroHPFINOffsetPitch] [PT_CompleteStopDigZoom] [PT_MFOff] [PressAFFrameButton] [PressSetAndLeft] [PressSw2AndSound] [PressSw2AndMenu] [ModeDialToQuick] [FlickLeftTouchPanel] [UIFS_GetCurrentAvString] Event[1]>
DryOS Tasks
Playback Mode
ID STATE PRI WAIT(ID) NAME 00010001 READY 33 ------- idle 000e0004 READY 32 ------- ClockSave 001b0006 WAIT 24 SLEEP(001b0006) WdtReset 001d0007 WAIT 1 SEM(001c0014) WdtPrint 00580008 WAIT 25 RCVMQ(00550002) HdmiDriverTask 00600009 WAIT 2 EVENT(005f0009) _ImageSensorTask 0063000a WAIT 26 SLEEP(0063000a) Thermometer 0080000b WAIT 7 SEM(007e0065) TmgGen 0085000c WAIT 10 RCVMQ(00840005) ZoomLens 0088000d WAIT 8 EVENT(0086000a) ZoomEvent 008b000e WAIT 9 EVENT(0089000b) ZoomActuatorSpeedCheck 0091000f WAIT 9 RCVMQ(00900007) FocusLens 00940010 WAIT 8 EVENT(0093000c) FocusEvent 009b0011 WAIT 9 RCVMQ(009a0009) Iris 009e0012 WAIT 8 EVENT(009d000d) IrisEvent 00a40013 WAIT 1 SEM(00a20073) MechaShutter 00a90014 WAIT 5 SEM(00a60076) Nd 00ae0015 WAIT 17 RCVMQ(00ad000b) CZ 00b00016 WAIT 20 EVENT(00af000e) MechaNCTask 00bb0017 READY 22 ------- ISComTask 00c20018 WAIT 22 RCVMQ(00c0000c) LEDCon 00cc0019 WAIT 19 RCVMQ(00c7000d) ImgPlayDrv 00d2001a WAIT 9 SEM(00d1008c) ASIF 00db001b WAIT 22 SEM(00d7008f) BeepTask 00dc001c SUSPEND 0 ------- errLogTask 00e2001d WAIT 24 RCVMQ(00de0010) CtrlSrv 00e4001e WAIT 23 SLEEP(00e4001e) PhySw 00e5001f WAIT 24 RCVMQ(00e60013) RotarySw 00e90020 WAIT 23 RCVMQ(00e80014) SsTask 00fa0021 WAIT 23 RCVMQ(00f70015) CaptSeqTask 00ff0022 WAIT 1 SEM(00fe009b) Bye 01040023 WAIT 29 RCVMQ(01030016) BatteryTask 01130027 WAIT 23 RCVMQ(01120017) FsIoNotifyTask 011a0028 WAIT 29 EVENT(01170022) DPOFTask 01260029 WAIT 27 EVENT(01250023) ReadScheduleTask 0128002a WAIT 27 EVENT(01270024) ReadFileTask 014b002b WAIT 23 EVENT(01490026) Fencing 0152002c WAIT 21 RCVMQ(014e0019) MotionVector 0154002d WAIT 21 EVENT(0153002a) SceneDetectTask 0157002e WAIT 23 RCVMQ(0156001c) AutoShutterMan 016d002f WAIT 21 RCVMQ(016c0024) LiveImageTask 01750030 WAIT 25 RCVMQ(01740025) DevelopModule 01820031 WAIT 1 EVENT(017e0031) SynchTask 01830032 WAIT 1 SEM(018000ea) SyncPeriod 01880033 WAIT 21 RCVMQ(01870027) AfIntSrvTask 018d0034 WAIT 23 RCVMQ(018b002a) AFTask 01a20035 WAIT 6 RCVMQ(01a00035) WBIntegTask 01a60036 WAIT 21 EVENT(01a5003a) OBCtrlTask 01aa0037 WAIT 21 RCVMQ(01a80039) ExpDrvTask 01b00038 WAIT 22 RCVMQ(01ae003c) BrtMsrTask 01b50039 WAIT 22 RCVMQ(01b3003f) EFChargeT 01b9003a WAIT 21 EVENT(01b6003f) CntFlashTask 01c1003b WAIT 23 RCVMQ(01c00042) WBCtrl 01dd003c WAIT 22 RCVMQ(01db0050) PrcssFil 01e2003d WAIT 25 EVENT(01e10043) DispFace 01e6003e WAIT 25 EVENT(01e30044) ChaseFrame 01e9003f WAIT 26 RCVMQ(01e70051) DetectMoveTask 01f00040 READY 1 ------- EvShel 01f50041 SUSPEND 25 ------- LowConsole 01f60042 WAIT 24 RCVMQ(01f10053) ConsoleSvr 020a0044 WAIT 30 RCVMQ(02080056) MetaCtgPrsTask 020b0045 WAIT 30 RCVMQ(02070055) MetaCtg 021a0047 WAIT 23 EVENT(02190046) ISMainTask
Record Mode Auto
ID STATE PRI WAIT(ID) NAME 00010001 READY 33 ------- idle 000e0004 READY 32 ------- ClockSave 001b0006 WAIT 24 SLEEP(001b0006) WdtReset 001d0007 WAIT 1 SEM(001c0014) WdtPrint 00580008 WAIT 25 RCVMQ(00550002) HdmiDriverTask 00600009 WAIT 2 EVENT(005f0009) _ImageSensorTask 0063000a WAIT 26 SLEEP(0063000a) Thermometer 0080000b WAIT 7 SEM(007e0065) TmgGen 0085000c WAIT 10 RCVMQ(00840005) ZoomLens 0088000d WAIT 8 EVENT(0086000a) ZoomEvent 008b000e WAIT 9 EVENT(0089000b) ZoomActuatorSpeedCheck 0091000f WAIT 9 RCVMQ(00900007) FocusLens 00940010 WAIT 8 EVENT(0093000c) FocusEvent 009b0011 WAIT 9 RCVMQ(009a0009) Iris 009e0012 WAIT 8 EVENT(009d000d) IrisEvent 00a40013 WAIT 1 SEM(00a20073) MechaShutter 00a90014 WAIT 5 SEM(00a60076) Nd 00ae0015 WAIT 17 RCVMQ(00ad000b) CZ 00b00016 WAIT 20 EVENT(00af000e) MechaNCTask 00bb0017 WAIT 22 SEM(00ba0080) ISComTask 00c20018 WAIT 22 RCVMQ(00c0000c) LEDCon 00cc0019 WAIT 19 RCVMQ(00c7000d) ImgPlayDrv 00d2001a WAIT 9 SEM(00d1008c) ASIF 00db001b WAIT 22 SEM(00d7008f) BeepTask 00dc001c SUSPEND 0 ------- errLogTask 00e2001d WAIT 24 RCVMQ(00de0010) CtrlSrv 00e4001e WAIT 23 SLEEP(00e4001e) PhySw 00e5001f WAIT 24 RCVMQ(00e60013) RotarySw 00e90020 WAIT 23 RCVMQ(00e80014) SsTask 00fa0021 WAIT 23 RCVMQ(00f70015) CaptSeqTask 00ff0022 WAIT 1 SEM(00fe009b) Bye 01040023 WAIT 29 RCVMQ(01030016) BatteryTask 01130027 WAIT 23 RCVMQ(01120017) FsIoNotifyTask 011a0028 WAIT 29 EVENT(01170022) DPOFTask 01260029 WAIT 27 EVENT(01250023) ReadScheduleTask 0128002a WAIT 27 EVENT(01270024) ReadFileTask 014b002b WAIT 23 SEM(014a00d3) Fencing 0152002c WAIT 21 RCVMQ(014e0019) MotionVector 0154002d WAIT 21 EVENT(0153002a) SceneDetectTask 0157002e WAIT 23 RCVMQ(0156001c) AutoShutterMan 016d002f WAIT 21 RCVMQ(016c0024) LiveImageTask 01750030 WAIT 25 RCVMQ(01740025) DevelopModule 01820031 WAIT 1 EVENT(017e0031) SynchTask 01830032 WAIT 1 SEM(018000ea) SyncPeriod 01880033 WAIT 21 RCVMQ(01870027) AfIntSrvTask 018d0034 WAIT 23 RCVMQ(0192002d) AFTask 01a20035 WAIT 6 EVENT(019f0039) WBIntegTask 01a60036 WAIT 21 EVENT(01a5003a) OBCtrlTask 01aa0037 WAIT 21 RCVMQ(01a80039) ExpDrvTask 01b00038 WAIT 22 RCVMQ(01ae003c) BrtMsrTask 01b50039 WAIT 22 RCVMQ(01b3003f) EFChargeT 01b9003a WAIT 21 EVENT(01b6003f) CntFlashTask 01c1003b WAIT 23 SEM(01c200f5) WBCtrl 01dd003c WAIT 22 EVENT(01480025) PrcssFil 01e2003d WAIT 25 EVENT(01e10043) DispFace 01e6003e WAIT 25 EVENT(01e30044) ChaseFrame 01e9003f WAIT 26 RCVMQ(01e70051) DetectMoveTask 01f00040 READY 1 ------- EvShel 01f50041 SUSPEND 25 ------- LowConsole 01f60042 WAIT 24 RCVMQ(01f10053) ConsoleSvr 020a0044 WAIT 30 RCVMQ(02080056) MetaCtgPrsTask 020b0045 WAIT 30 RCVMQ(02070055) MetaCtg 021a0047 WAIT 23 EVENT(02190046) ISMainTask 0233004a WAIT 1 EVENT(02300049) TgTask 023f004b WAIT 2 EVENT(0236004a) SsgMainTask 0240004c WAIT 1 SEM(023a0132) SsgPeriodTask 0241004d WAIT 23 SEM(01d500fd) WBLPFace 0249004e WAIT 24 RCVMQ(0248005f) DSITask 024b004f WAIT 25 RCVMQ(024a0060) FaceFrame
